I. Строительство грузо-людского ствола №403

Начало работ ­– май 1975г – структурное бурение, проходка ствола.

Опробование под нагрузкой – 10 августа 1982г.

Ствол

–      глубина 872м, диаметр – 7,1м, сечение – 39,6м², крепь – бетон, армировка – металлические коробчатые проводники и расстрелы;

–      подъемная машина – МК-5х2 – 2шт. (изготовитель – Донецкий завод Ленинского комсомола; тиристорный привод – ХЭМЗ; тахогенератор – завод им. Ильича, Москва);

–      скорость подъема – 12 м/сек;

–      клети – трехэтажные, одновременный спуск -подъем 174 чел.

Подъемные машины и обменный комплекс вагонеток на поверхности работает в автоматическом режиме.

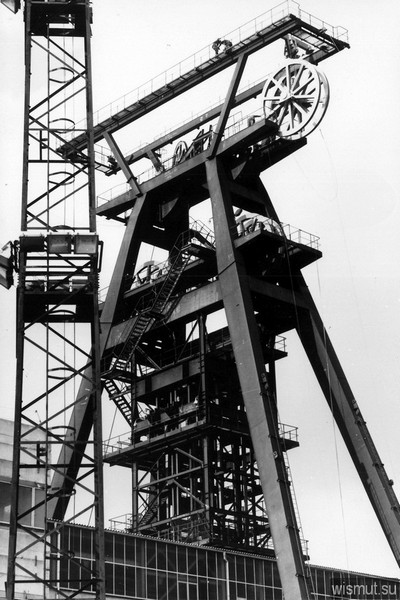

Копер

–      высота – 48,5м;

–      вес – 495т.

Собран в 50м от устья ствола и по специальной дороге надвинут с помощью «воздушной подушки» на устье ствола за 25 минут.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

>>> Смотрите фото в разделе Галереи:  Отцы работа,(стр. 4 и 5) <<<:

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

II. Строительство скипового ствола №415

Начало работ ­– июнь 1975г – структурное бурение, проходка ствола.

Опробование под нагрузкой – май 1984г.

Ствол

–      глубина 881,1м, диаметр – 7,1м, сечение – 39,6м², крепь – бетон, армировка – металлические коробчатые проводники и расстрелы через 6,0м. Крепление расстрелов ­– анкерное (по опыту Венгрии);

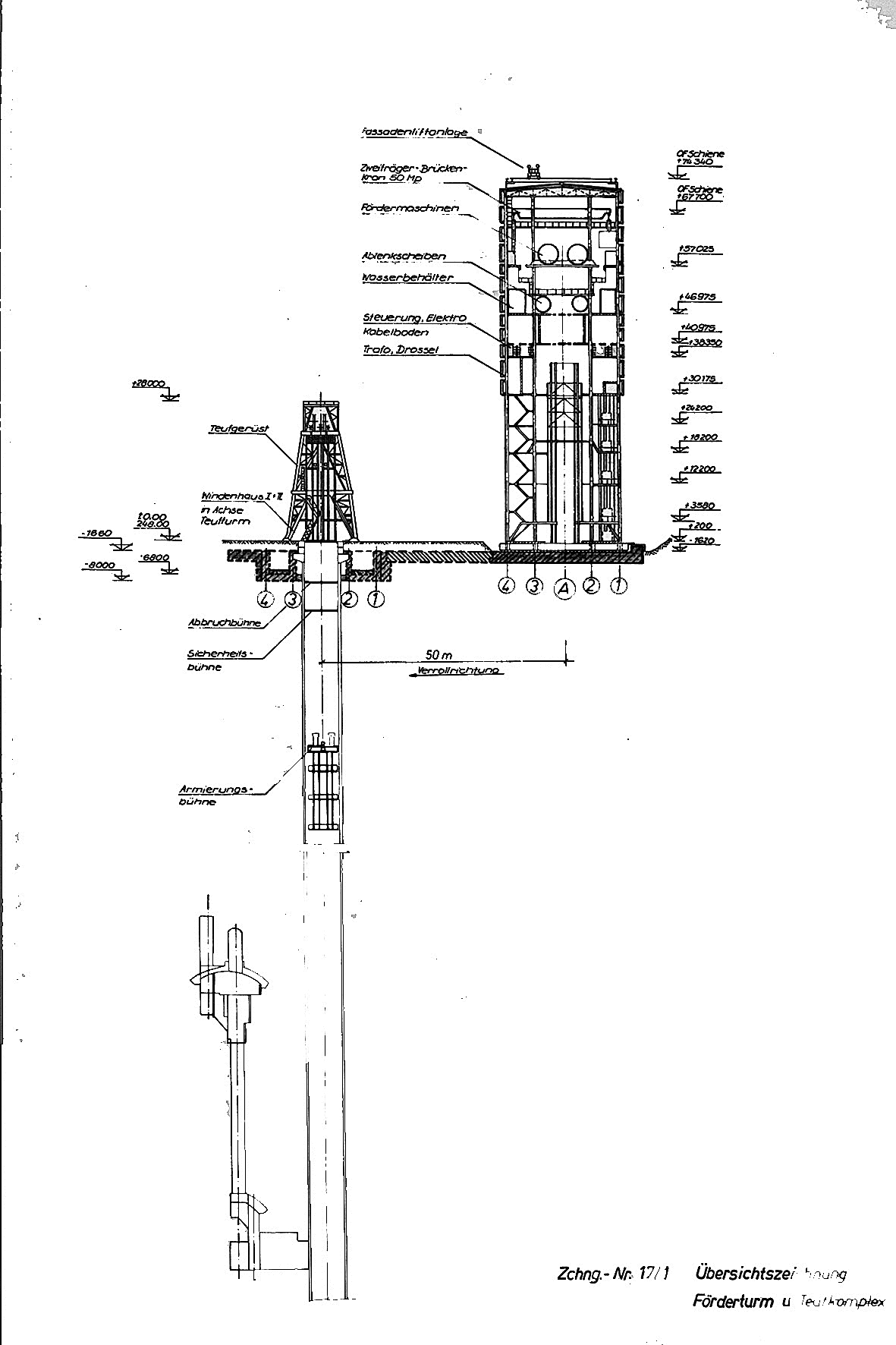

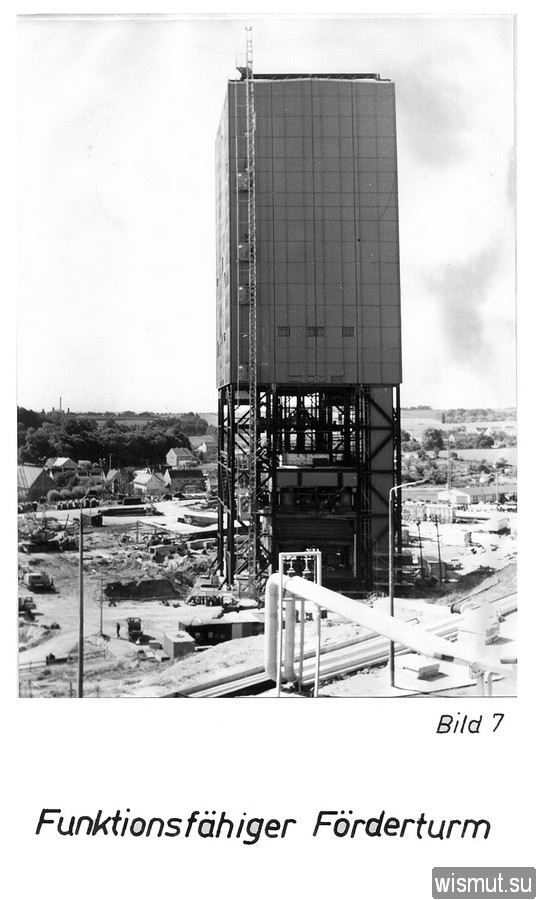

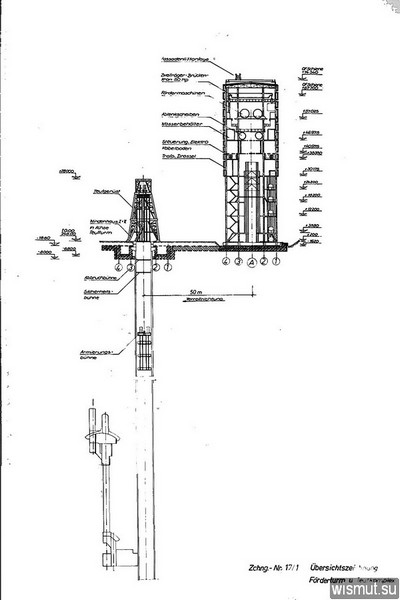

Копер

–      высота – 76,5м;

–      вес – 4740т (металлическая «этажерка» 24х24м).

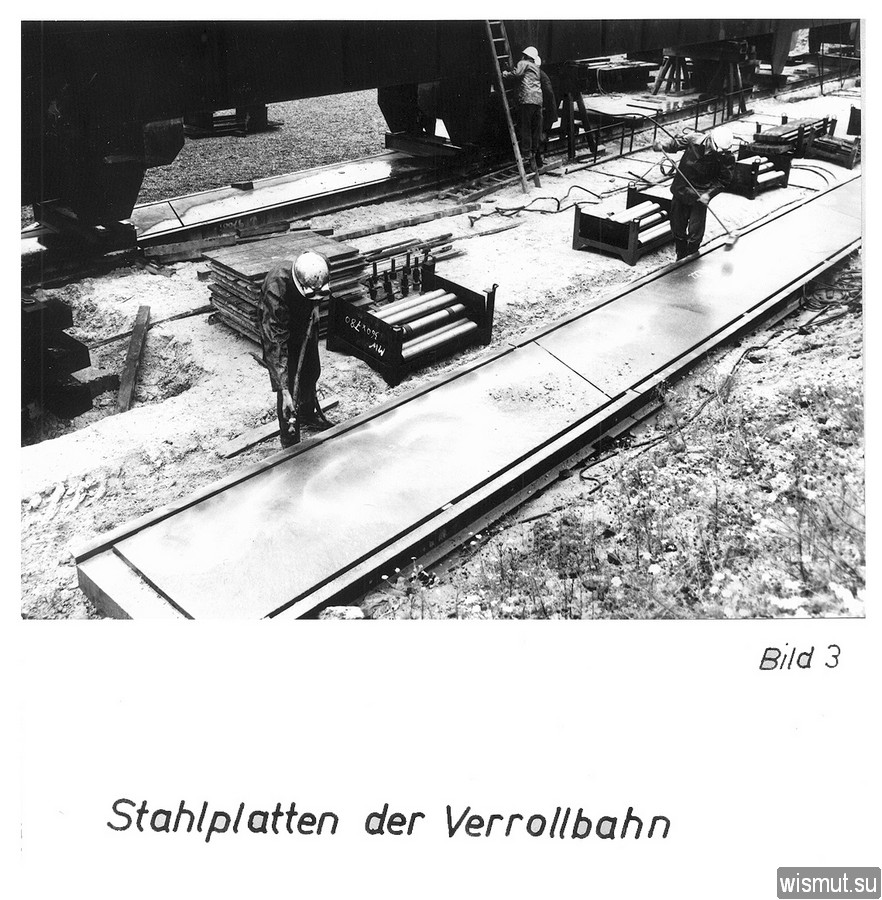

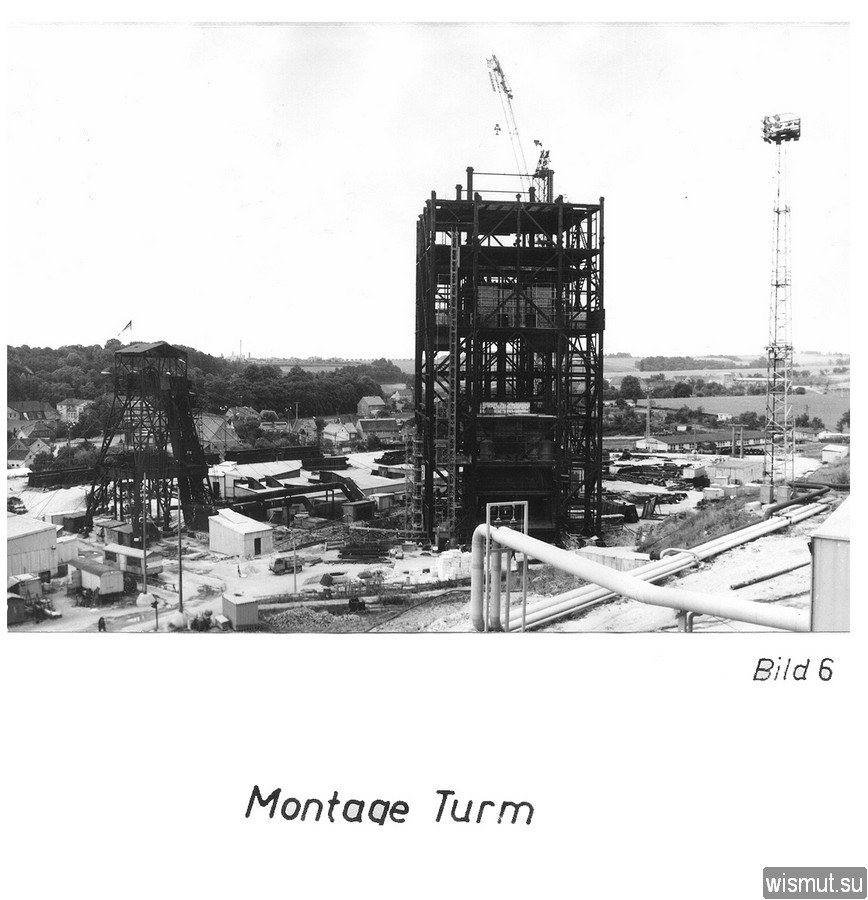

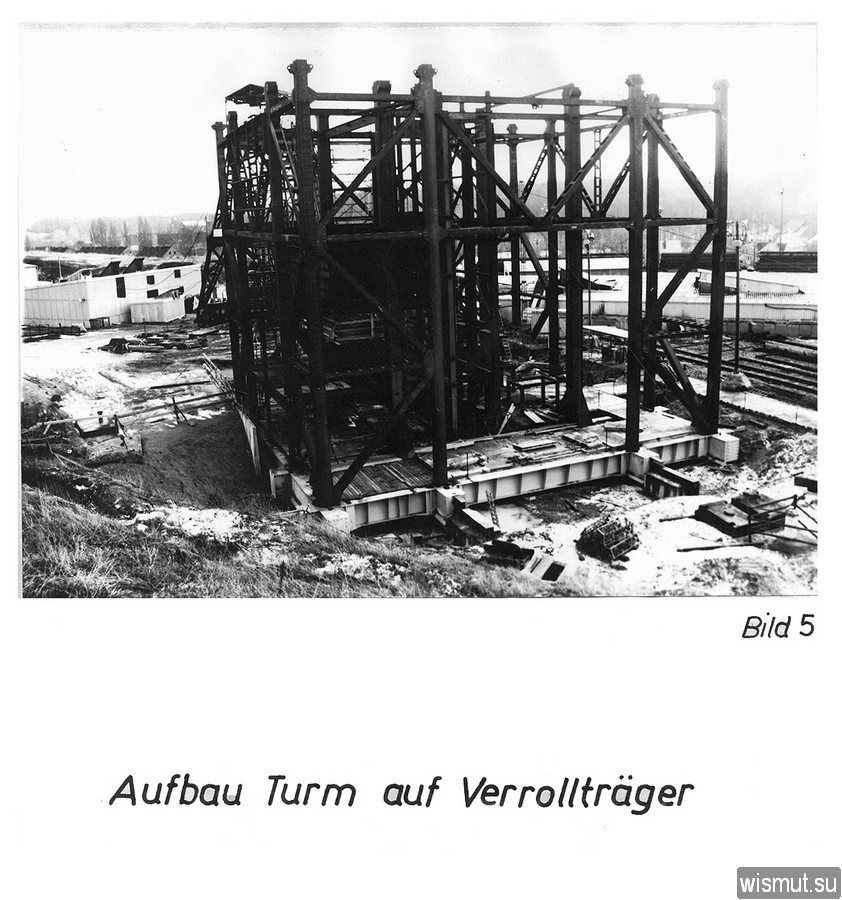

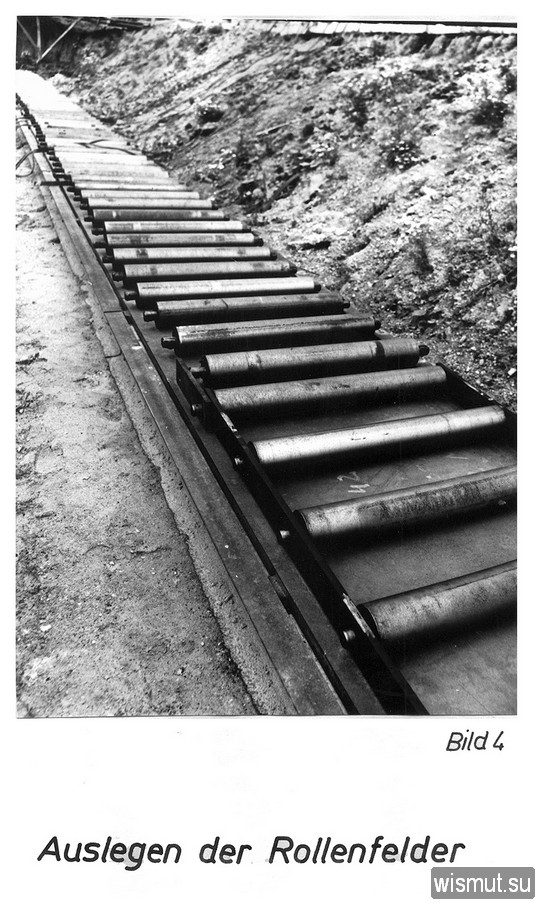

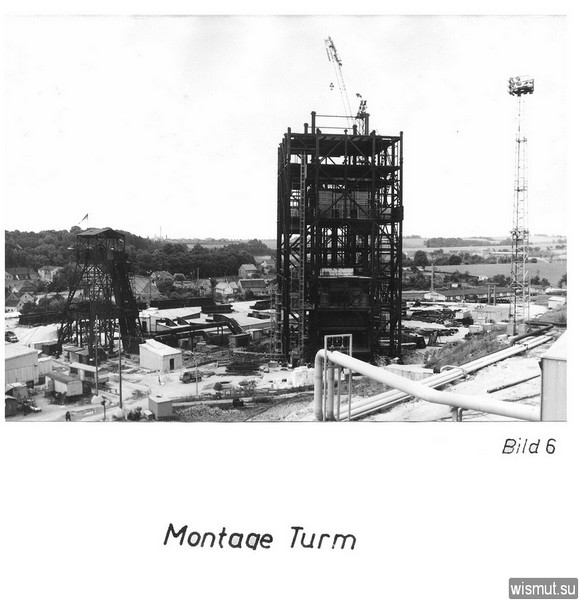

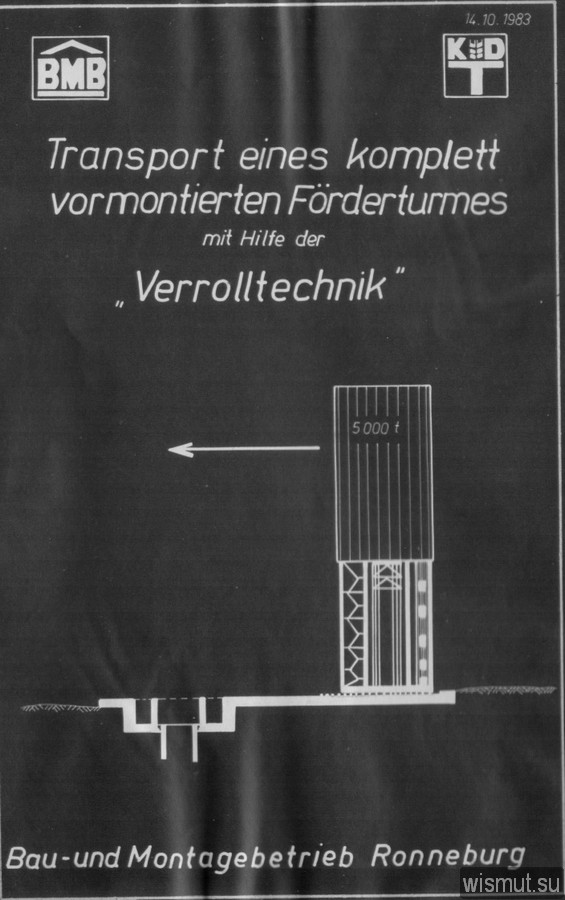

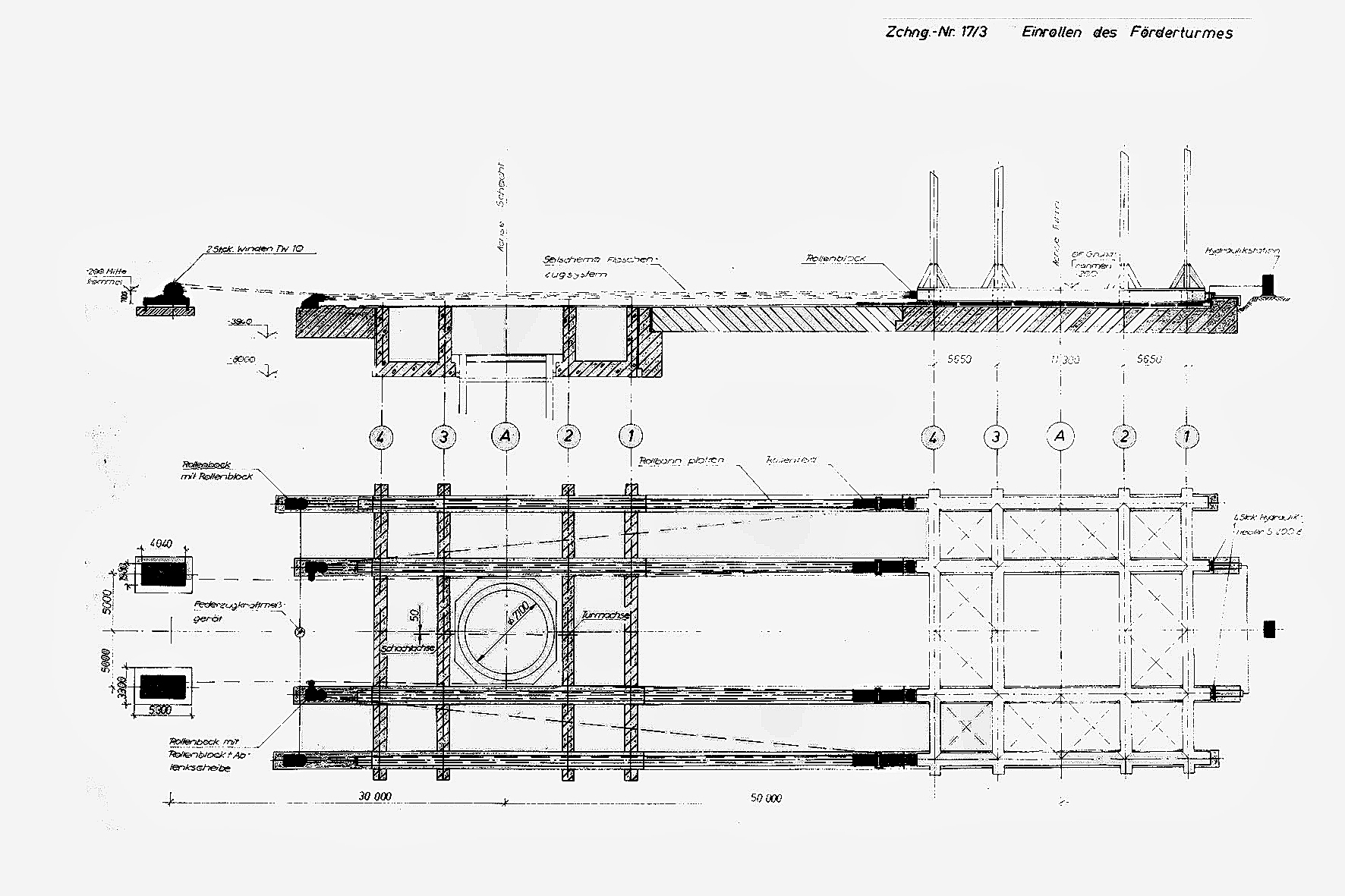

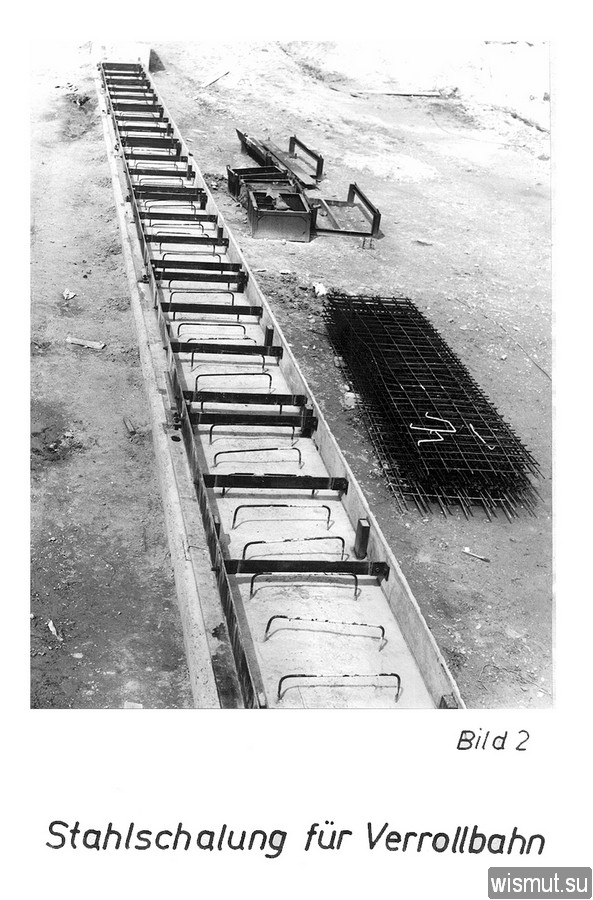

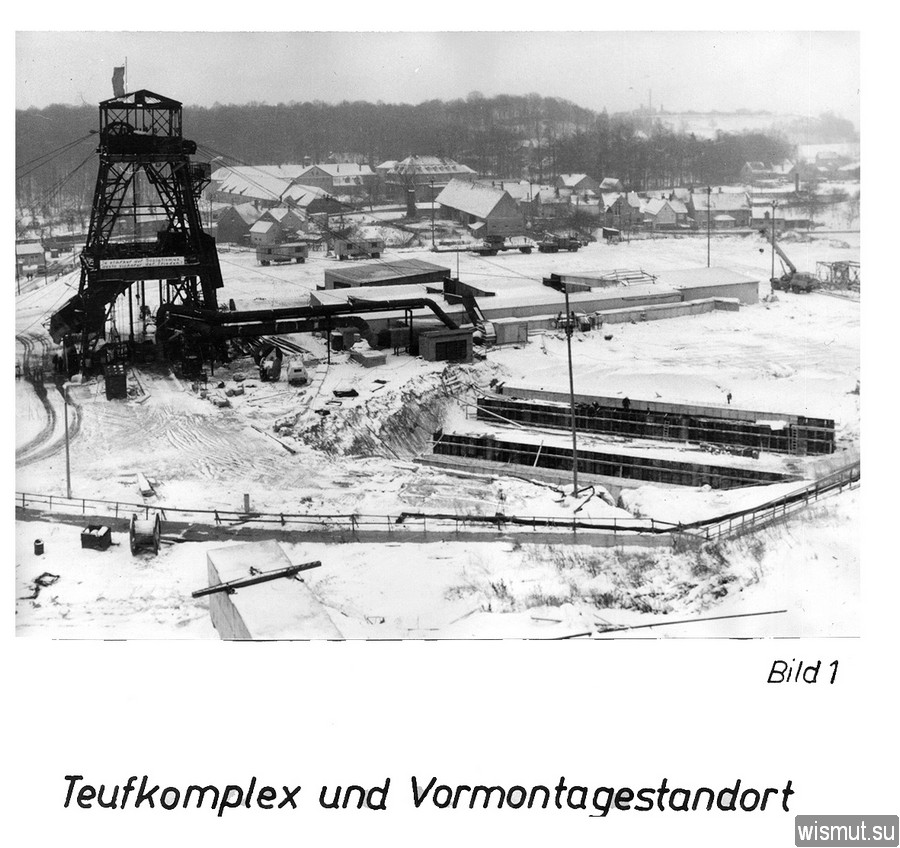

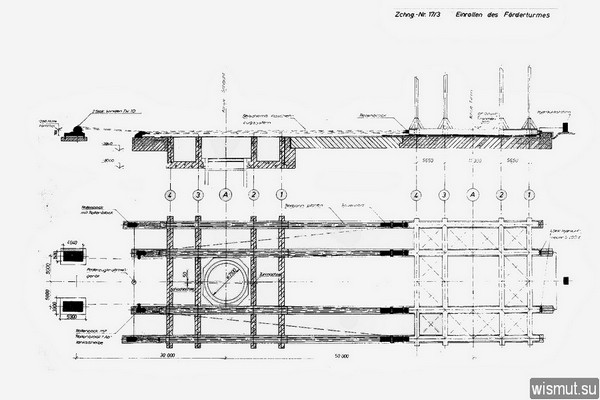

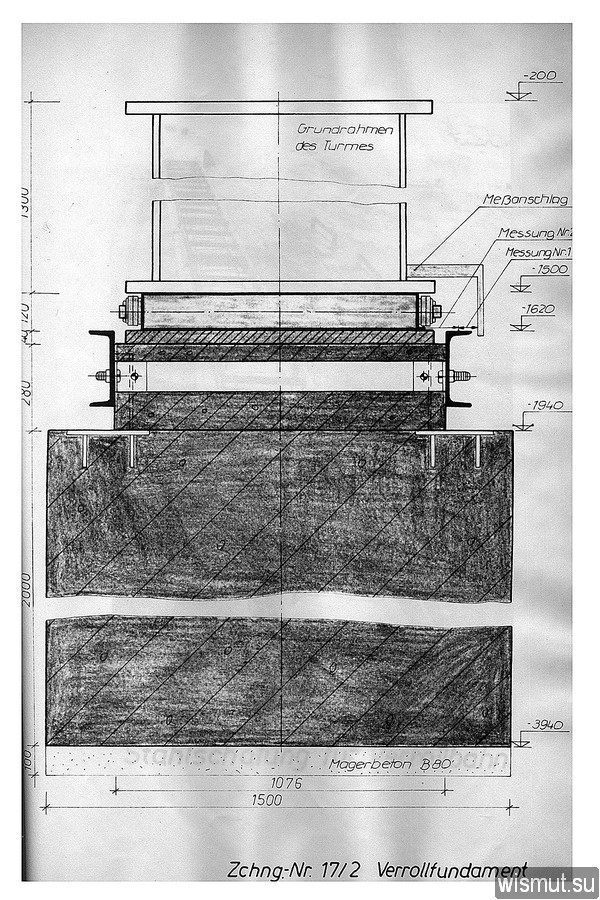

Возведен в 50м от устья ствола. Надвинут на устье с помощью лебедок и полиспастов по 4 специально построенным металлическим дорожкам
(опыт калийного рудника «Белорусская», г. Солигорск) 14 октября
1983 года за 7 часов. В копре установлено 2 подъемные машины типа ЦШ-4х4
(с электродвигателем мощностью 3200КВт),  завод-изготовитель – Ново-Краматорский машиностроительный завод.;

–      скорость движения скипов – 16м/сек;

–      полезный вес скипа – 23,3т.

 Подъемные машины работают в автоматическом режиме (без машиниста подъема).

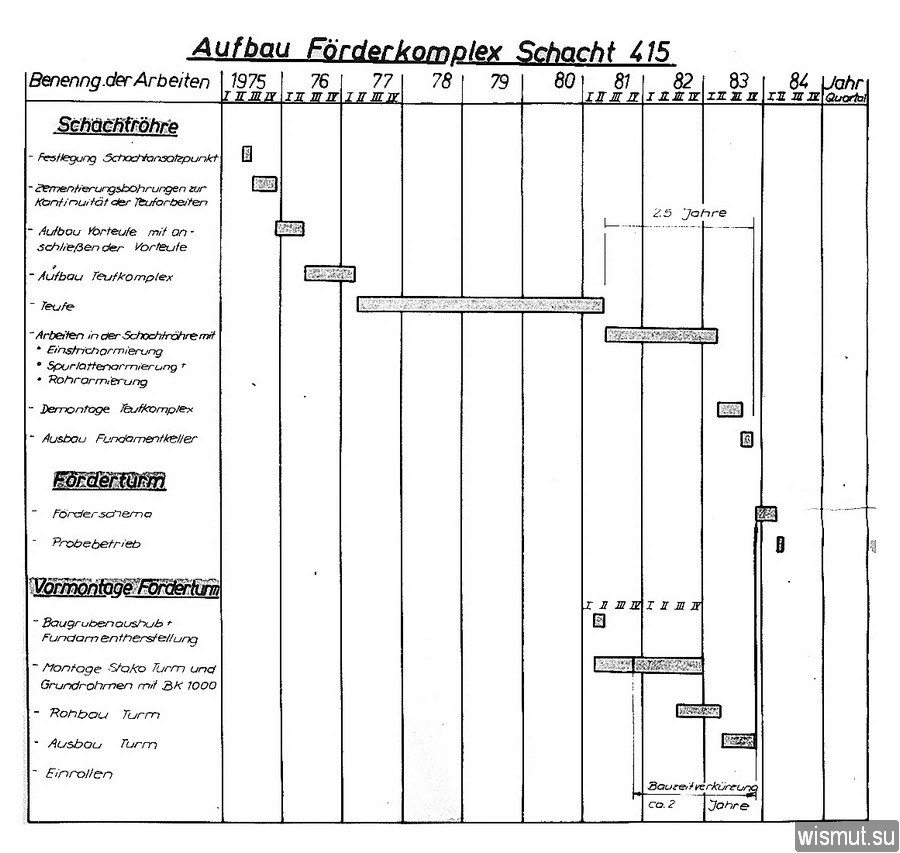

Совмещение работ по армировке стволов с одновременным возведением в 50м от них копров и надвижка копров с использованием передовых технологий сократило срок ввода рудника Дрозен в эксплуатацию на 2 года.





--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
